Ce este un cablu aerian gol?
Definiţia overhead bar cable

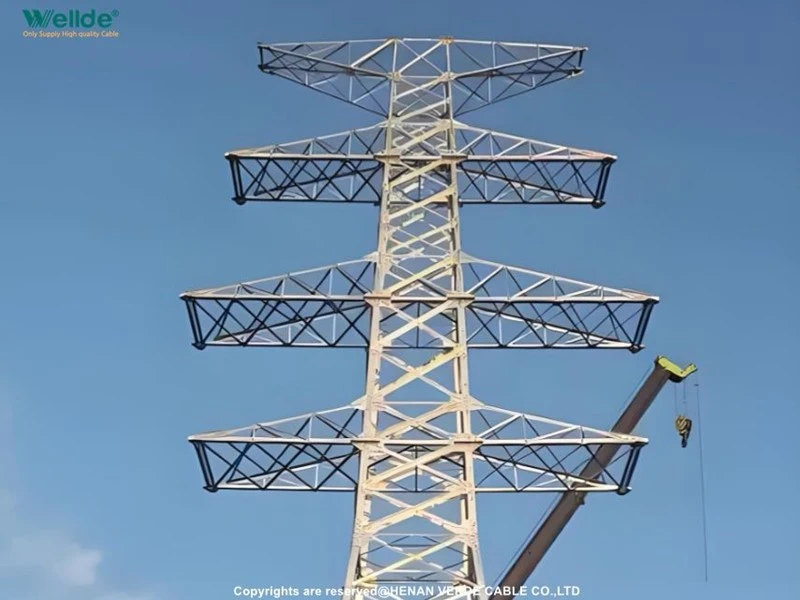

Fără înveliș izolator, este instalat direct în aer liber, pe stâlpi și turnuri de curent, utilizat în principal pentru liniile de transmisie de înaltă-tensiune/ultra-tensiune aeriană.
Clasificarea cablurilor barelor aeriene
|
Abreviere |
Numele complet |
Prezentare generală a structurii |
Scenarii tipice de aplicare |
|
ACSR |
Conductor din aluminiu armat cu oțel |
Toron exterior de aluminiu (conductiv) + miez central de oțel (capabil să reziste la tensiune) |
Linia principală de transport de înaltă tensiune, cea mai populară în rețeaua electrică internă și transportul și distribuția de peste mări; Linie electrică aeriană de 10kV ~ 500kV |
|
AAAC |
Conductor integral din aliaj de aluminiu |
Toate realizate din aliaj de aluminiu, un singur fir răsucit fără miez de oțel |
Linii de distribuție de medie și joasă tensiune, medii corozive de coastă, instalații ușoare; 10~110kV |
|
AAC |
Conductor total din aluminiu |
Un singur fir din aluminiu pur răsucit ca întreg, fără miez de armare |
Distribuție de joasă tensiune pe distanțe scurte și linii de ramificație a rețelei electrice rurale; Tensiune joasă Mai mică sau egală cu 35 kV, linii cu deschidere mică |
|
GS/GW |
Toron de otel galvanizat |
Toate firele de-oțel galvanizat la cald sunt răsucite împreună și nu sunt-conductoare (folosite rar pentru transportul de curent) |
Firul de împământare pentru protecție împotriva trăsnetului, firul de sprijin al turnului și suportul cablului optic (scheletul OPGW) nu transmit energie electrică |
Sârmă de aluminiu cu miez de oțel ACSR
Aluminiu: conductiv (aluminiul are o conductivitate excelentă și este ușor)
Miez de oțel: capabil doar să reziste la forța mecanică de tracțiune
Avantaje și dezavantaje: cel mai bun echilibru între conductivitate și rezistență mecanică, cea mai mare cost{0}}eficiență și dezavantajul universal al rețelei electrice globale: coroziunea electrochimică există pe suprafața de contact din oțel-aluminiu, iar durata de viață este scurtată în mediile de coastă foarte corozive.
Tensiune utilizată: 10kV, 35kV, 110kV, 220kV, 500kV linii principale aeriene de înaltă tensiune-
AAC tot sârmă din aluminiu
Întregul fir de aluminiu nu are miez de oțel
Avantaje: Pret mic;
Dezavantaje: Rezistență scăzută la tracțiune, imposibil de instalat pe deschideri mari. Potrivit pentru rețele electrice rurale de joasă tensiune pe distanțe scurte, linii de ramificație urbane de 10 kV și linii de distribuție cu deschidere mică
Nu este potrivit pentru zonele muntoase și pentru transmisia de energie cu -largă întindere peste râuri
Sârmă toronată din aliaj de aluminiu AAAC
Utilizarea generală a sârmei din aliaj de siliciu aluminiu magneziu, fără miez de oțel în comparație cu aluminiul pur obișnuit (AAC): rezistență mai mare la tracțiune, rezistență la coroziune mai puternică în comparație cu ACSR: greutate proprie mai mică, fără coroziune electrochimică din oțel aluminiu
Scenariul central: zonele de coastă și industriale cu coroziune severă
Toron de otel galvanizat
Aproape nu este folosit ca fir de transport de curent! Incapabil să transmită electricitate, conductivitate extrem de slabă, bazându-se doar pe rezistența metalului pentru stres
Scop: ① Sârmă de împământare aeriană (sârmă de protecție împotriva trăsnetului) în partea de sus a turnurilor de transmisie ② Sârmă de tracțiune pentru stâlpi de curent și turnuri de fier
Special: Firul de împământare compozit cu fibră optică OPGW este format din fire de oțel și fibre optice în interior.
|
Model |
Rezistență la tracțiune |
Rezistenta la coroziune |
Cost |
Scenarii recomandate |
|
ACSR |
★★★★★ |
★★★☆☆ |
moderat |
Distanță lungă, întindere mare, transmisie principală de înaltă tensiune{0}} |
|
AAAC |
★★★★☆ |
★★★★★ |
Relativ ridicat |
Mediu coroziv al fabricii de coastă și chimice, distribuție de medie tensiune |
|
AAC |
★★☆☆☆ |
★★★☆☆ |
Minim |
Linii secundare de -joasă tensiune pe distanțe scurte, proiecte la scară redusă-buget |
|
Toron de otel galvanizat |
★★★★★ |
★★★☆☆ |
Scăzut |
Este interzisă utilizarea firelor de împământare și a cablurilor pentru transmiterea energiei |
