Cablurile sunt omniprezente în viața și producția modernă. Electricitatea pe care o folosim în viața noastră și mașinile pe care le conducem nu pot fi separate de diferite tipuri de cabluri. Deci, care este diferența dintre cablurile de alimentare și cablurile de control și cum le putem distinge?

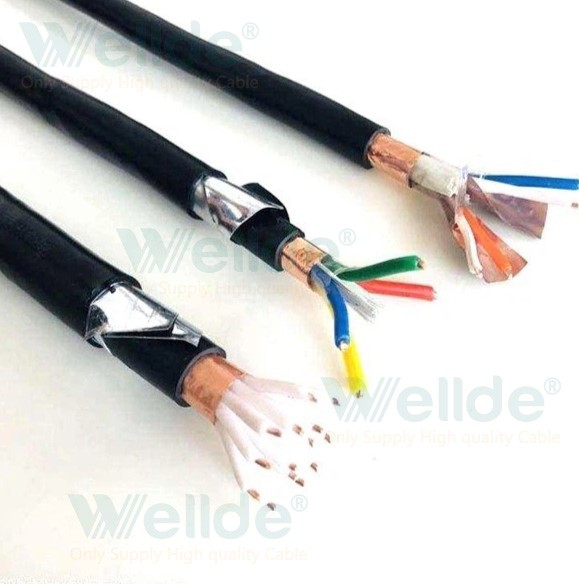

Cablu de control
În general, cablurile care încep cu litera K sunt cabluri de control. Cablurile pot fi împărțite în funcție de cerințele mediului de utilizare: cabluri obișnuite, cabluri ignifuge, cabluri rezistente la foc, cabluri fără halogen cu emisii reduse de fum, fire pentru decorarea casei, fire minerale. cabluri izolate etc. În electricitatea puternică, cablurile sunt împărțite în: cabluri de control, cabluri de înaltă tensiune și cabluri de joasă tensiune. Dar rețineți: cablurile de control nu transmit semnale! Ele conduc curentul, iar curentul care curge prin cablul de control este în general sub 5A, deci secțiunea transversală a cablului de control este sub 2,5 mm2.
În primul rând, putem face o distincție simplă față de aspectele de formă, culoare și număr de miezuri:
Diferența de culoare a miezului: Culoarea miezului izolat al cablurilor de control este de obicei neagră cu litere albe, în timp ce cablurile de alimentare de joasă tensiune sunt de obicei codificate cu culori.
1. Diferența în numărul de fire de cablu:
Cablurile de alimentare au mai puține nuclee, inclusiv un singur nucleu, două nuclee, trei nuclee, patru nuclee (sistem trifazat cu patru fire) și cinci nuclee (sistem trifazat cu cinci fire). Conform cerințelor rețelei electrice, maximul este, în general, de cinci nuclee. Cu toate acestea, cablurile de control utilizate pentru transmiterea semnalelor de control au un număr mai mare de nuclee, variind de la două nuclee la 61 de nuclee sau chiar mai mult. Cablurile de control utilizează, de asemenea, diferite structuri de miez , ecranare și alte măsuri pentru a obține efecte satisfăcătoare de compatibilitate electromagnetică.
2. Diferența dintre mantaua de sârmă:
Cablurile de alimentare necesită suficientă rezistență la compresiune, rezistență la tracțiune, rezistență la temperatură și rezistență la coroziune în mantaua sârmei. Cablurile de control au cerințe mai mici.
Cablu de alimentare
Apoi, trebuie să distingem de performanța și aplicarea cablurilor de alimentare și a cablurilor de control:
1. Diferența de secțiune transversală:
Cablurile de alimentare sunt conductoare de sarcină primară, iar capacitatea de transport a curentului crește odată cu creșterea puterii. Secțiunea transversală a conductorului trebuie, de asemenea, să crească odată cu creșterea curentului. Prin urmare, specificațiile cablurilor de alimentare sunt în general mai mari, până la 500 de metri pătrați. (gama pe care o pot produce producătorii convenționali). Producătorii care pot produce secțiuni transversale mai mari sunt relativ puțini. Cablurile de control sunt conductoare secundare de comandă, care controlează funcționarea de purtare a curentului a contactoarelor și a altor dispozitive. Curentul de sarcină este extrem de mic, iar secțiunea transversală a conductorului este extrem de mică. Prin urmare, secțiunea transversală a cablurilor de control este în general mai mică, cu un maxim în general nu depăşeşte 10 metri pătraţi.
2. Diferența de tensiune nominală:
Tensiunea nominală a cablurilor de alimentare este, în general, de 0,6/1 kV și mai mult, în timp ce cablurile de control sunt în principal de 450/750 V.
3. Diferența de funcție:
Cablurile de control transmit energie electrică direct de la punctul de distribuție al sistemului de alimentare la liniile de conectare a diferitelor echipamente și aparate electrice, în timp ce cablurile de alimentare sunt utilizate în principal pentru transmiterea energiei electrice puternice în generarea, distribuția, transportul, transformarea energiei electrice. , și liniile de alimentare. Datorită curentului mare care trece prin ele, cablurile de alimentare sunt folosite în liniile principale ale sistemului de alimentare pentru a transmite și distribui energie electrică de mare putere.
Când se produc cabluri de alimentare electrică industrială și cabluri de control cu aceleași specificații, grosimea izolației și a mantalei cablului de alimentare este mai groasă decât cea a cablului de control. În primul rând, cablul de control aparține cablului de echipament electric, care este unul dintre cele cinci categorii majore de cabluri. Standardul pentru cablurile de control este 9330, iar standardul pentru cablurile de alimentare este GB12706.
